Product 01

기술의 차별성

본 기술은 강한 바람에도 파손되지 않는 통풍우산 WINDFREE에 관한 것으로

주요 기능
  • 기능 1 (통풍기능)

    우산대 내부에 형성된 통풍로를 통해,
    우산 안쪽에 가해지는 압력을 외부로 배출함으로써 우산의 압력을 낮추는 기능

  • 기능 2 (벨크로케이블타이)

    벨크로케이블타이로 우산천과 우산살대의 체결을 보강함으로써,
    우산 안쪽으로 90km/h (25m/s)의 강풍이 불어도 우산천의 파손을 방지할 수 있는 기능

  • 기능 3 (우산 꼭지 탈부착기능)

    우산 꼭지가 탈부착 가능한 구조이므로 우산천의 벨크로케이블타이를 추가로 분리하면
    우산의 각 부품을 분해/조립/수리할 수 있는 DIY 기능

제품 이미지

바람이 통과하는 우산, WINDFREE

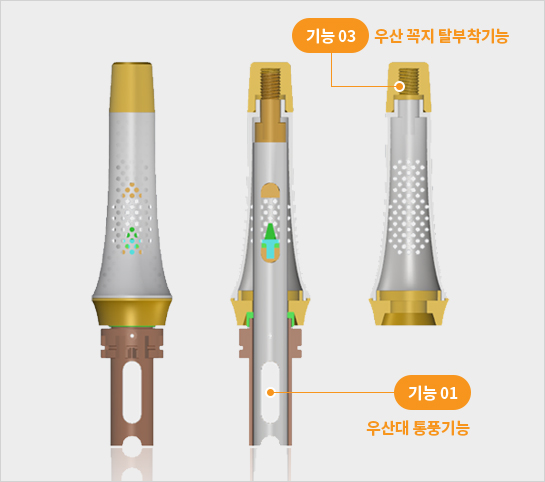

WINDFREE 꼭지부의 반 단면도

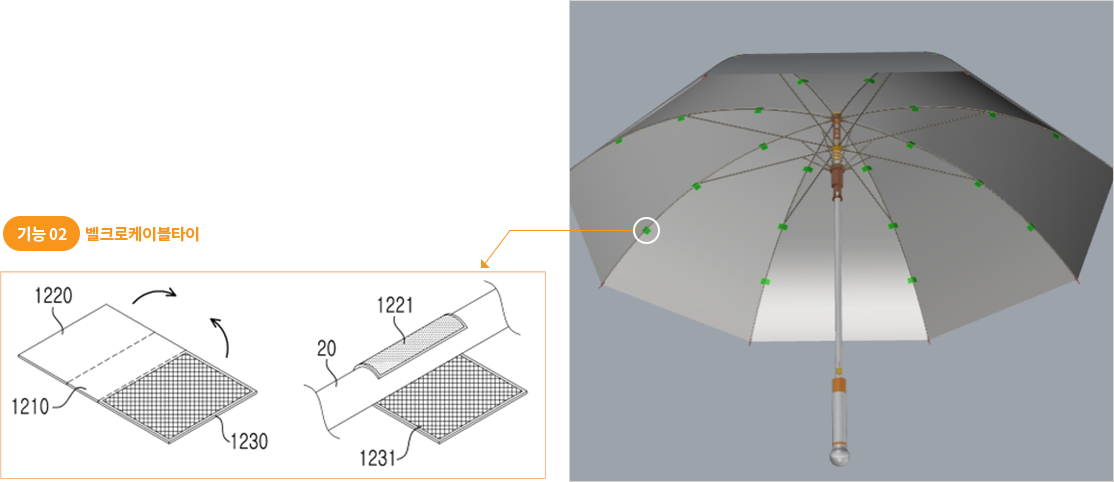

벨크로케이블타이가 적용된
WINDFREE 우산천의 내부 모습 (3 per rib)

DIY (Do It Yourself)

우산 꼭지가 탈부착 가능한 구조이므로 우산천의 벨크로케이블타이를 추가로 분리하면 우산의 각 부품을 분해/조립/수리할 수 있는 DIY 기능

동작 원리

우산대 내부에 형성된 통풍로를 통해 우산 안쪽에 가해지는 바람을 외부로 배출하여 압력을 낮춤으로써 태풍에도 우산의 파손을 방지할 수 있음

방수패킹 초기상태

방수패킹 개방상태

기술의 우수성
시험결과

우산 안쪽으로 90km/h (25m/s) 강풍이 불어도 파손되지 않음을 확인함

시험방법

① 트럭 짐칸에 바를 세우고 통풍우산(WINDFREE)과 기존제품을 고정시킨다.

② 운전석의 속도계와 짐칸의 우산방향으로 각각 스마트폰을 설치하고 영상을 기록한다.

③ 출발시점 동기화 위해, 트럭이 출발하기 전에 경적을 울려 스마트폰 2개에 경적소리가 저장되도록 한다.

④ 트럭을 100km/h까지 가속하여 우산 안쪽으로 강풍을 인가 시킨다.

⑤ 스마트폰 2개에 저장된 각각의 영상자료를 분석하고 평가한다.
(영상 동기화 작업 및 분석에 사용된 프로그램 : Movavi Video Editor Plus 2021)

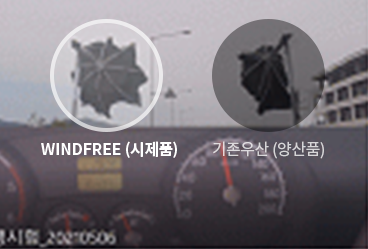

  • 자동차주행시험
  • 90km/h
  • 100km/h
